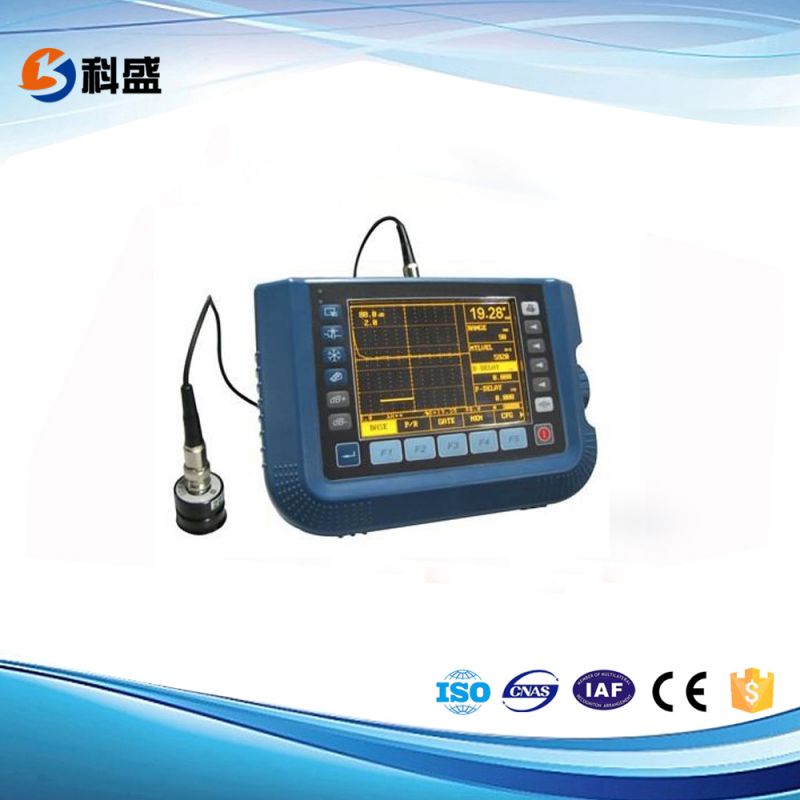

TUD320超声波探伤仪

一.超声波探伤仪TUD320产品概述：

    数字化智能超声波探伤仪TUD320采用彩色高速宽温工业级TFT_LCD液晶显示屏，国内的技术设计，检测速度快、精度高、波形稳定。该仪器可用于多种材料内部缺陷的检测，如钢、铜、铝、铸锻件、以及金属焊缝等等，可有效检测出气孔、裂纹、疏松、夹杂、未融合、未焊透等缺陷。广泛应用于航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域的在役安全检查、寿命评估、质量控制等！

超大彩屏——彩色高速宽温工业级TFT_LCD液晶显示，多种颜色选择，适用于不

同的光线条件，背光连续可调。

高采样率——10位高速实时采样，较8位采样测值更加精确

曲面校正——便于对非规则材料和小管径管件进行检测

双模曲线——DAC曲线、DGS曲线两种模式可选

电量监控——以百分比的形式显示电量，方便监测，并具有过充过放保护

方便通用——可以自由设置各行业探伤工艺标准，现场探伤无需携带试块。

B-扫描——可显示工件缺陷形状，完备的焊缝和工件剖面显示，使探伤更具权威。

打印功能—直接驱动打印机，打印厚度报告与波幅曲线。

PC通讯—测量数据和系统设置参数直接上传，探伤报告自动生成。

二.超声波探伤仪TUD320技术参数：

扫描范围（mm）  扫描范围（mm）：2.5～5000

脉冲移位（ms）  脉冲移位（ms）：-20～+3400

探头零点（ms）  探头零点：0.0～99.99

材料声速（m/s）  材料声速：1000～9999

7个固定声速：2260,2730,3080,3230,4700,5920,6300

输出阻尼（W）  50，150，400

工作方式  单探头（收、发），双探头（一收一发），透射（透射探头）

频率范围（MHz）  低频0.2–1、中频0.5–4 、高频3–15三档可选

增益调节（dB）  0～110 调节步距：0.0，0.2，0.5，1，2，6，12

垂直线性误差  垂直线性误差不大于3%

水平线性误差  在扫描范围内，不大于0.2%

探伤灵敏度余量  ³50dB

动态范围  ³32dB

探伤通道  10个

外型尺寸(mm) 243×173×70

重量（kg）  1.5

三.超声波探伤仪TUD320基本配置：

1.主机

2.3A/9V电源适配器

3.探头连接电缆

4.直探头2.5MHz20

5.斜探头5MHz8×9K2

6.耦合剂

7.背带

四.超声波探伤仪TUD320可选附件：

1.串行通讯电缆(9针)

2.PC端通讯软件

3.串行打印机TPUP-NH

4.探头、试块
