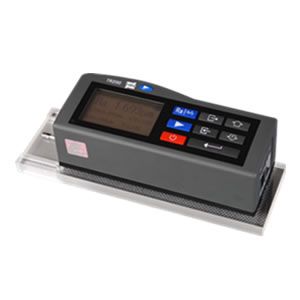

手持式粗糙度仪TR200

一.手持式粗糙度仪TR200产品概述：

    手持式粗糙度仪TR200适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出，亦可与PC机进行通讯。

● 高精度电感传感器

● 可测量显示13个粗糙度参数

● 采用DSP(数字信号处理器)进行数据处理和控制，速度快，功耗低

● 机电一体化设计，体积小，重量轻，使用方便

● 高品质锂离子充电电池，容量高，无记忆效应，连续工作时间大于20小时

● 连接时代TA系列打印机，可以打印测量参数及轮廓

● 标准RS232接口，可与PC机通讯

● 可选配曲面传感器测量曲面，小孔传感器测量内孔孔壁，沟槽/深槽传感器测量沟槽底部或台阶的粗糙度

● 菜单操作方式

● 具有图形显示功能

● 传感器触针位置指示

● 带存储功能的自动关机

● 多语言工作方式选择

二.手持式粗糙度仪TR200技术参数：

测量参数  Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr

测量范围  Ra:0.025-12.5μm

显示范围  Ra、Rq：0.005-16μm，Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm

RS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-100%

量程范围  ±20μm、±40μm、±80μm

显示分辨率  0.001μm

滤波方式  RC、PC-RC、GAUSS、D-P

取样长度  0.25mm、0.8mm、2.5mm、自动

 评定长度  1L-5L（可选），L为取样长度

测量行程长度  3L-7L（可选）

驱动行程长度  17.5mm/0.71inch

小驱动行程长度  1.3mm/0.052inch

示值误差  ≤±10％

示值变动性  ≤6％

针尖角度  90°

显示方式  128×64点阵液晶（带背光）

工作环境  温度：0ºC- 40ºC，相对湿度：＜90%

重量  440g

外型尺寸  140×52×48mm

三.手持式粗糙度仪TR200基本配置：

主机

TS100标准传感器

电源适配器

多刻线样板

传感器护套

支架

四.手持式粗糙度仪TR200可选附件：

TS110曲面传感器

TS120小孔传感器

TS130沟槽传感器

TS131深槽传感器

TA610测量平台

TA620测量平台

TA630微调平台

TA631微调平台

TA230微型打印机

侧向转接杆

接长杆

V型块

连接体部件

驱动器连接轴

PC软件
