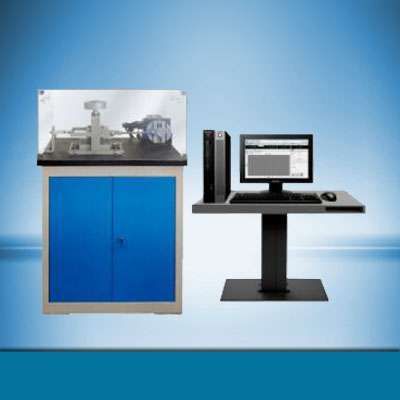

汽车刹车片摩擦磨损试验机

汽车刹车片摩擦磨损试验机 产品详情 详细信息加工定制：是：试验机型号：JF150-W-II测量范围：0～2000N磨擦频率：480~ 500r/min测量行程：1mm机台尺寸：1mm汽车刹车片摩擦磨损试验机一、刹

详细信息

加工定制：是品牌：试验机型号：JF150-W-II测量范围：0～2000N磨擦频率：480~ 500r/min测量行程：1mm机台尺寸：1mm

汽车刹车片摩擦磨损试验机

一、刹车片摩擦磨损试验机简介

定速式摩擦试验机主要用于测量汽车用制动器衬片（刹车片）、汽车用离合器面片，石油钻机刹车块及各种工业用机械摩擦片、摩托车制动片等非金属摩擦材料的摩擦系数和磨损率。2、完全满足以下标准的试验方法要求：GB5763－1998汽车用制动器衬片；

GB/T5764－1998汽车用离合器面片；GB/T11834－2000工业机械用石棉摩擦片；SY/T5023－1994石油钻机用刹车块。二、刹车片摩擦磨损试验机构造介绍：

JF150-W-II型机严格遵照GB5763―98标准之规定，在保持日本HP―S型原型机基本原理和结构基础上，结合现代技术改进设计而成。

机电一体化整体结构，用户接线可用；

测力机构力流在同一平面，彻底解决机械震动问题；

重力法码式标定装置，使测量更准确；

采用不锈钢加热冷却罩，湿水部件全部镀镍防锈处理，不锈钢镍络丝电热管；

炉前化验电炉精铸摩擦盘；

取消阻尼缸，测量精度显著提高；

由人工测取并计算摩擦力及摩擦系数。

操作简单，可减轻操作者劳动强度，实现离机测试，自动控温，控温误差小精度高。

增加冷却风机，以防有水蒸气喷到摩擦盘表面而影响测量数据。

采用了新的测力方式，取消了减震装置，提高了测量精度。

主机和控制台结构紧凑，外型美观，可以实现冷水和排水的自动循环。本机采用笔记本加下位机控制软件，通过闭环控制实验对试验过程实时控制，对试验数据的采集分析，对试验结果的自动处理，绘制曲线。

三、刹车片摩擦磨损试验机技术指标：

1.控制系统：由科盛公司自主研发，通过采用笔记本加下位机控制软件，闭环控制实验对试验过程实时控制，对试验数据的采集分析，对试验结果的自动处理，绘制曲线报表。

2.温度：温度测控范围0～350℃，测量精度1℃，测量误差5℃。3.摩擦力：测量范围0～2000N，测量精度0.2N，测量误差10.0N.4.摩盘转数：480~500r/min,测量精度1转，测量误差1转。5.功率：主机7.5kw,加热管4.5kw,风机120w,总功率：12.12kw.6.摩擦盘：材质为灰铸铁HT-250,布氏硬度180~220HB，珠光体组织。7.试样：面积25mm×25mm，厚度5~7mm,2个8.摩擦半径：R=150mm9.正压力：0.49Mpa,0.98Mpa 10.加载砝码：1.25kg1件2.5kg3件11.外型尺寸：主机1600×1000×140012.控制柜：800×600×100013.重量：约1000kg14.主控：

1）计算机:G41主板/CPU双核2.0G以上/160G（串口）/1GDDR-Ⅱ内存/19LCD；2）打印机：彩色喷墨打印机；3）传感元件：测力传感器―量程0～200Kg、0.05级、非线性误差0.05%F.S；热电偶（pt100）―0～400℃、E分度;接近开关―E4-D5NK.15.计算机控制，自动测量摩擦力、转数，自动计算摩擦系数、磨损率；试验温度计算机自动精确控制；自动绘制曲线并打印中、英（合同应注明）文试验结果、打印试验报告。

16.电机功率：5.5w

四、刹车片摩擦磨损试验机主要配置

设备名称

型号

执行标准

技术参数

电脑

M3310

Q/DXTPV0004

打印机

M7102

伺服电机

东能180DNA-55BB1AMS

主机

科盛公司

测温

Pt100

加载电机

28BYG250C-0071

温控表

518p

温控源

科盛公司

闭环控制器

科盛公司

软件

科盛公司
