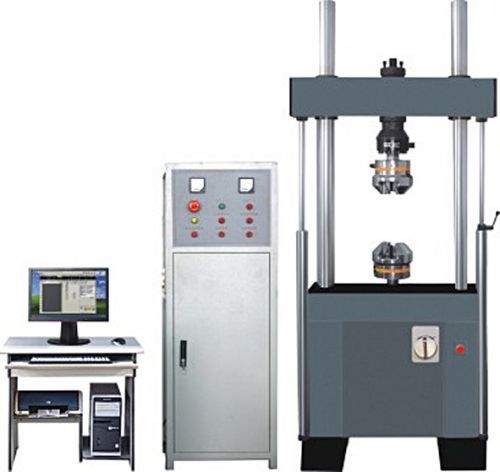

微机控制动静万能疲劳试验机

1、用途及特点： 微机控制电液伺服疲劳试验机，主要用于各种材料及零部件、构件的疲劳试验，能在正弦波、三角波、梯形波、矩形波、斜波等动态载荷下的拉压疲劳特性试验。 本微机控制电液伺服疲劳试验机配置全数字电液伺服疲劳试验控制系统、智能化自诊断系统，能定时对测量系统、伺服驱动系统进行巡回自检，充分保证了试验机在任何环境、状态下能长期稳定、无干扰、安全、可靠运行，实现无人监控试验，是机械制造、航空航天、建工。 2、主要技术参数：

型号		MEP－10/20	MEP－50	MEP－100	MEP－200	MEP－500	MEP－1000
动负荷（kN）		±10/±20	±50	±100	±200	±500	±1000
负荷测量范围		试验力的2%～100%
静负荷测量精度		±1%
活塞行程		±50mm	±50 mm	±50 mm	±75 mm	±75 mm	±75 mm
频率范围		0.001—40Hz
试验波形		正弦波、三角波、方波
标配框架形式		双立柱、作动器下置				四立柱、作动器下置
试验空间 （H×W）（mm）		450×350	500×500	500×600	600×600	750×600	750×700
主机外形尺寸 (L×W×H)(mm)		800×500×1800	1000×650×2430	1130×730×2430	1150×750×2650	1250×850×2950	1350×1350×3250
主机重量（kg）		800	1200	1500	1800	4000	7000
液压源	基本配置	10 L/min	30 L/min	30 L/min	63 L/min	63 L/min	160 L/min
	扩展配置	30 L/min，63 L/min，160 L/min，200 L/min选配
	电源电压	常规电压220V和380V, 也可根据使用地国家的标准电压配置。

3、产品功能 （1）计算机自动伺服控制功能 ●自动控制、测量、数据采集及处理，绘制及打印试验曲线和试验报告； ●测控系统自动标定、自动调零； ●无级调速，控制速度及控制方式在试验过程中可任意平滑切换并保持； ●数据存储及曲线放大，在试验过程中可任意显示不同的试验曲线； ●在程序自动运行过程中，可随时转换为人工控制,手动调整控制方式和控制速度； ●试验力超载自动保护功能，其保护范围可任意设定； （2）微机系统：采用联想品牌微机（包括：主机、17寸液晶显示器、标准键盘鼠标、大容量硬盘）作为主机，完成整机试验的设定、数据采集、运算处理、显示打印试验结果等功能；配有试验机专用KQL-PowerTest2001中文版和英文版智能化测试软件包，可根据国家标准、国际标准或用户提供的标准测量判断各种材料试验的各种性能参数，并对数据进行统计和处理；然后输出各种要求格式的试验报告和试验曲线。 （3）空间调节：移动横梁采用低阻尼的液压油缸升降锁紧，移动平稳无间隙； （4）安全保护：设备配有油缸限位保护、过载自动停机保护、过电流及漏电自动断电保护、应急开关等保护功能。 (5)油温自动风冷：设置油温自动风冷系统，可设定油温的上下限值，在长时间的疲劳试验过程中，油温升高到设定上限温度时，风冷系统自动开启工作，待油温降到设定的油温下限时，风冷系统停止工作。
